盆式橡膠支座工作原理及安裝步驟
來源：古晨工程橡膠發布時間：2020-10-30瀏覽次數：112368 次

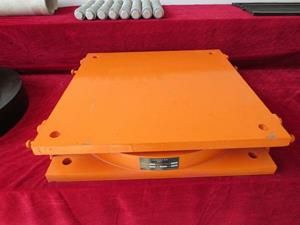

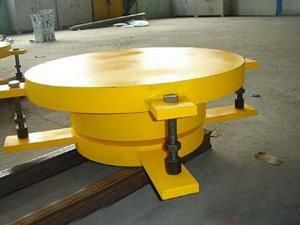

盆式橡膠支座的基本構造可以分為兩部分上座板與下座板。其中上座板由頂板和不銹鋼板組成；下座板由聚四氟乙烯板、中間鋼板、密封圈、橡膠塊、底盆組成。其作原理：被半封閉在鋼制盆腔內的彈性橡膠體，在三向受力的狀態下具有流體性的部分特點，這就能實現支座
滿城盆式滿城橡膠支座工作原理及安裝步驟 滿城盆式滿城橡膠支座的基本構造可以分為兩部分上座板與下座板。其中上座板由頂板和不銹鋼板組成;下座板由聚四氟乙烯板、中間鋼板、密封圈、橡膠塊、底盆組成。
被半封閉在鋼制盆腔內的彈性橡膠體，在三向受力的狀態下具有流體性的部分特點，這樣就能實現支座上部結構的轉動，同時還得依靠中間鋼板上的聚四氟乙烯板與上座板上的不銹鋼之間的低摩擦系數來實現上部結構的水平位移，使支座所受的剪切應力不再由橡膠塊全部承擔，而間接作用于鋼制底盆及四氟板與不銹銅板之間的滑移上。比無側面約束的抗太彈性模量增長近20倍，因而支座承載力大為提高，解決了普通滿城橡膠支座承載能力低的局限性，所以盆式滿城橡膠支座能滿足大的支承力、大的水平位移、大的轉角要求的新型產品。
1、盆式橡膠支座下面應設置支承墊石。支承墊石的混凝土強度等級不宜低于C40。墊石高度應考慮支座安裝、養護及更換的方便。支承墊石及墩頂應該按JTG D62-2004的局部承壓部件要求配置相應的鋼筋網。墩臺頂面需按錨固套筒規格、數量預留栓孔。預留栓孔的直徑和深度大于套筒直徑和長度50mm~60mm，中心偏差不應超過10mm。
2、支座運到現場之后，應該開箱檢查支座各部件零件及裝箱單，檢查合格后再放入包裝箱，安裝時再開箱。
3、活動支座在開箱后應該注意對聚四氟乙烯板和不銹鋼冷軋鋼板的保護，避免支座被劃傷或有臟物附著在乙烯板和冷軋鋼板的表面，還要檢查5201-2硅脂是否住滿。
4、支座安裝時，支承墊石頂面應該鑿毛，并用清水沖去墊石上面的雜物，待墊石表面干燥后，在錨固螺栓孔位置以外的支撐墊石頂面涂滿環氧砂漿調平層，支座就位后，對中并調整水平后，用墊塊將支座墊起用環氧砂漿或強度等級較高的砂漿灌注套筒周?chē)障都爸ё装逅闹芪刺顫M環氧砂漿的位置，并且將砂漿搗實，完工后應該將支座底板以外溢出的砂漿清理干凈，砂漿硬化后再拆去支座墊塊。
5、有縱坡的橋梁，在支座頂板長度范圍內的橋梁梁底，設計時應該將該部位梁底用預埋鋼板調直水平，支座頂板范圍內的混凝土應該按JTG D62-2004進行局部承壓計算并配置相應的鋼筋網?；顒?dòng)支座安裝時應該考慮溫度的變化。
6、雙向和單向活動支座安裝時，要特別注意檢查聚四氟乙烯板，聚四氟乙烯板的主要滑移方向應與橋梁順橋向相一致
7、支座中心線應該與主梁中心線重合或平行，單向活動支座安裝時，頂板導向塊和中間鋼板的導向滑調應該保持平行，交叉角度≤5°。
8、在橋梁實行體系轉換要切割臨時錨固安裝時，要采取隔熱措施，這樣可以避免損壞橡膠板和聚四氟乙烯板。
9、安裝完畢檢驗合格后，拆除連接構件，安裝防塵圍板。
安裝盆式橡膠支座的注意事項
1、建議在墩、臺頂面設置支座墊石。
2、盆式支座安裝前應拆箱作全面檢查及進行清潔。除去油污，特別是不銹鋼與填充聚四氟乙烯板的相對滑移面應用丙酮或酒精仔細擦洗干凈，支座其它各件也應擦洗干凈，支座內不得涂刷防銹油。
3、支座除標高必須符合設計要求外，為確保支座的使用性能，須保證三個方向的平面水平。
4、支座上、下各部件縱橫向必須對中，或由于安裝時溫度與設計溫度不同，支座縱向上下各部件錯開的距離必須與計算值相等。
5、支座中心線與主梁中心線應重合或保持平行。
6、連續橋梁實行體系轉換時，必須在支座和硫磺水泥漿塊之間采取隔熱措施，以免損壞填充四氟乙烯板和橡膠塊。
